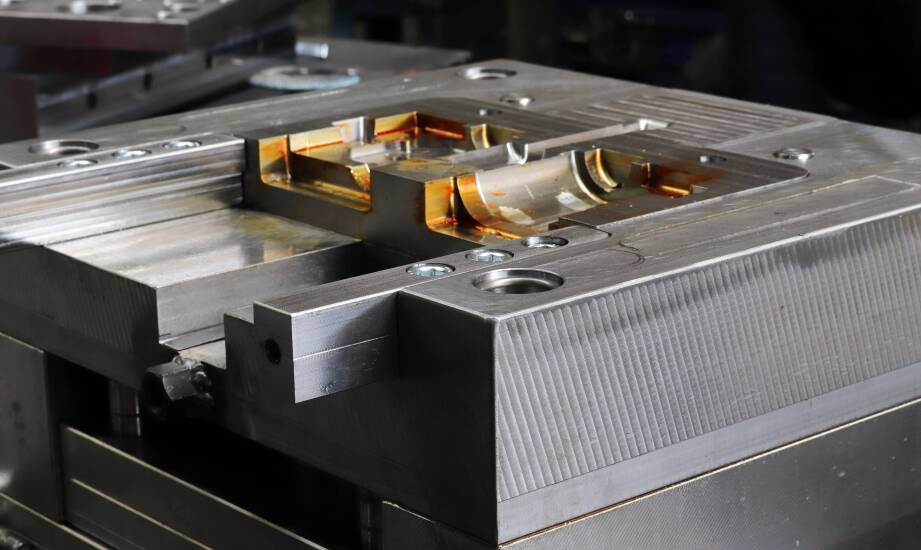

Jak narzędziownia prowadzi realizację formy od koncepcji do pierwszych prób wtryskowych

Wdrożenie nowej formy wtryskowej to dla producenta z branży automotive czy medycznej strategiczna inwestycja. Powodzenie całego projektu zależy nie tylko od precyzyjnego wykonania samego narzędzia, ale od sprawnego zarządzania całym procesem, który łączy projekt, obróbkę i pierwsze, kluczowe próby. Błędy na którymkolwiek z tych etapów generują wysokie koszty i opóźnienia w produkcji. Właśnie dlatego tak ważną rolę odgrywa wyspecjalizowana narzędziownia, która przejmuje odpowiedzialność za spójność działań od pierwszej koncepcji aż po dostarczenie powtarzalnych, zgodnych ze specyfikacją wyprasek.

Przeczytaj również: Tłumacz przysięgły jako partner w procesie legalizacji dokumentów

Rola narzędziowni w produkcji form wtryskowych

Narzędziownia to zaawansowany warsztat mechaniki precyzyjnej, który specjalizuje się w projektowaniu, budowie i serwisowaniu form wtryskowych. Forma jest skomplikowanym narzędziem, które składa się z części nieruchomej (montowanej od strony dyszy wtryskarki) i ruchomej (otwierającej się w celu usunięcia detalu). W jej wnętrzu znajdują się układy wtrysku (kanały doprowadzające tworzywo), system chłodzenia (regulujący temperaturę i cykl pracy) oraz wypychacze, które uwalniają gotowy detal. W praktyce narzędziownia pełni rolę integratora całego procesu wdrożeniowego. Skupienie projektowania, obróbki i testów w jednym miejscu pozwala uniknąć kosztownych błędów komunikacyjnych, które często pojawiają się przy przekazywaniu zlecenia między osobnymi podwykonawcami.

Przeczytaj również: Jak zadbać o atmosferę podczas stypy po pogrzebie?

Niezależnie od tego, czy partnerem jest lokalna firma, czy oddalona o setki kilometrów narzędziownia łódź, proces projektowy zawsze zaczyna się od szczegółowej analizy geometrii detalu klienta. Konstruktorzy, korzystając z oprogramowania CAD (np. SOLIDWORKS), tworzą rysunki 2D oraz wirtualne modele 3D formy. Kluczowe na tym etapie jest precyzyjne dopasowanie linii podziału formy, czyli miejsca, w którym obie jej połówki się stykają. Od jej położenia zależy estetyka wypraski, łatwość jej usunięcia oraz złożoność samego narzędzia. Zaawansowane symulacje przepływu tworzywa, takie jak MoldFlow, pozwalają wirtualnie przewidzieć i wyeliminować potencjalne problemy. Analiza pokazuje, jak tworzywo wypełni gniazdo, gdzie pojawią się linie łączenia strug (potencjalne osłabienie struktury) i które obszary będą narażone na przegrzanie.

Przeczytaj również: Jakie dokumenty są potrzebne do rozwodu? Poradnik dla mieszkańców Chorzowa

Etapy wykonania formy i próby wtryskowe

Po zatwierdzeniu projektu rozpoczyna się fizyczna budowa formy. Pierwszym krokiem jest obróbka zgrubna i kształtująca. Frezowanie CNC odpowiada za usunięcie nawet 80-90% materiału z hartowanych bloków stali narzędziowej, nadając im wstępne kontury gniazd i rdzeni. Następnie do pracy wkraczają technologie precyzyjne. Elektrodrążenie wgłębne (EDM) wykorzystuje wyładowania elektryczne do usuwania materiału, co pozwala na tworzenie bardzo drobnych detali, ostrych narożników i skomplikowanych tekstur, których nie da się uzyskać tradycyjnym frezem. Spawanie laserowe służy z kolei do precyzyjnego łączenia elementów lub naprawy uszkodzeń, tworząc spoiny o wytrzymałości zbliżonej do materiału bazowego. Na każdym etapie kluczowa jest kontrola wymiarowa za pomocą maszyn pomiarowych CMM, które potwierdzają zachowanie tolerancji geometrycznych na poziomie nawet 0,01 mm.

Złożona forma trafia wreszcie na wtryskarkę, gdzie odbywają się pierwsze próby. To moment prawdy, który weryfikuje wszystkie wcześniejsze założenia. Niedowypełnienie gniazda może wskazywać na błędy w projekcie kanałów lub źle dobrane parametry wtrysku, podczas gdy nadmierny skurcz materiału powoduje deformacje i odchyłki wymiarowe gotowego detalu. Brak powtarzalności między kolejnymi wypraskami często świadczy o problemach z układem chłodzenia formy. Zaawansowane narzędziownie, jak Zakład Mechaniki Precyzyjnej Tomasz Klimaszewski, wykorzystują własny park maszynowy do wprowadzania szybkich korekt. Po serii testów klient otrzymuje szczegółowy raport pomiarowy dla próbki 50-100 detali, który porównuje ich wymiary z modelem CAD i stanowi podstawę do finalnej optymalizacji procesu.

Producent detali z tworzyw sztucznych potrzebuje więc kompleksowego wsparcia narzędziowni przede wszystkim przy wdrażaniu zupełnie nowego produktu. Wtedy liczy się spójność całego procesu – od projektu, przez wykonanie, aż po udane próby. W przypadku bieżącej eksploatacji, modyfikacji istniejących narzędzi lub ich awarii, kluczowa staje się natomiast sprawna usługa serwisowa, która koncentruje się na naprawach, regeneracji i utrzymaniu form wtryskowych w pełnej sprawności produkcyjnej.
